Світлодіодні сигнальні лампиє важливою частиною сучасних систем видимості транспортних засобів, які використовуються на аварійних, комунальних, будівельних, сільськогосподарських, транспортних, промислових і спеціальних автомобілях. Їх роль виходить за рамки створення яскравого миготливого світла. Правильно сконструйована система попередження повинна чітко повідомляти про робочий стан транспортного засобу під час роботи з кузовом автомобіля, електричною архітектурою, положенням монтажу, оптичними вимогами, впливом навколишнього середовища та відповідними правилами. Колір світла, розподіл променя, схема спалаху, синхронізація, конструкція корпусу та дизайн контролера впливають на те, наскільки ефективно сприймається попереджувальний сигнал. Розуміння цих факторів допомагає виробникам транспортних засобів, операторам автопарків, інтеграторам і розробникам обладнання розробляти системи попередження, які є практичними, довговічними, придатними для обслуговування та відповідають умовам, у яких працює транспортний засіб.
Зміст
Натисніть будь-яку тему, щоб перейти безпосередньо до розділу.
- 1. Яка справжня мета попереджувального освітлення автомобіля?
- 2. Як світлодіодна технологія покращує ефективність попередження?
- 3. Які конфігурації попереджувальних ламп доступні?
- 4. Як вибрати колір сигнального світла?
- 5. Чому оптика, спалахи та кути огляду важливі?
- 6. Де повинні бути встановлені сигнальні лампи?
- 7. Які умови навколишнього середовища слід враховувати?
- 8. Як електричні системи та контролери впливають на роботу?
- 9. Як системи попередження можна інтегрувати в різні транспортні засоби?
- 10. Як слід оцінювати відповідність і тестування?
- 11. Які найпоширеніші помилки при виборі?
- 12. Як виробники можуть підвищити надійність системи?
- 13. Що має містити практична технічна специфікація?
- 14. Часті запитання
Яка справжня мета попереджувального освітлення автомобіля?
Попереджувальна ілюмінація є системою візуального зв'язку. Його завдання – привернути належну увагу та допомогти оточуючим зрозуміти, що автомобіль має особливий експлуатаційний стан.
Попереджувальний сигнал може означати, що транспортний засіб реагує на надзвичайну ситуацію, працює біля проїжджої частини, повільно рухається, обслуговує інфраструктуру, працює у тимчасовій робочій зоні, буксирує обладнання або виконує інше завдання, яке потребує додаткової обізнаності людей поблизу.
Це робить попереджувальне освітлення відмінним від звичайного освітлення автомобіля. Фари, гальмівні ліхтарі, покажчики повороту та габаритні ліхтарі в основному повідомляють про нормальні функції автомобіля. Система попередження додає ще один рівень інформації про стан автомобіля або робоче середовище.
Розрізнення стає особливо важливим, коли транспортний засіб працює в кількох середовищах. Комунальна вантажівка може їздити містом протягом дня, зупинятися біля дороги ввечері, заїжджати на будівельну територію та працювати поблизу пішоходів або машин. Тому той самий фізичний транспортний засіб може вимагати видимості з кількох напрямків за дуже різних умов фонового освітлення.
Система має допомогти людям, які знаходяться поблизу, розпізнати, що транспортний засіб має особливий робочий стан.
Розподіл світла має зробити транспортний засіб видимим під кутами, які мають значення в робочому середовищі.
Повторювані шаблони та чіткі елементи керування допомагають операторам передбачувано використовувати систему попередження.
Обладнання попередження має працювати з конструкцією автомобіля, електричною системою, елементами керування та іншими встановленими компонентами.
Одне з найпоширеніших непорозумінь полягає в тому, що ефективність попередження — це просто питання яскравості. Насправді корисна видимість залежить від яскравості, кута огляду, контрастності фону, поведінки спалаху, конструкції об’єктива, висоти кріплення, геометрії автомобіля, погоди та візуального середовища навколо автомобіля.
Дуже яскравий модуль, встановлений за перешкодою, може давати менш корисне попереджувальне покриття, ніж помірно потужна система, правильно розташована навколо автомобіля. Подібним чином сигнал, який виглядає вражаюче в темній майстерні, може по-іншому поводитися під сонячним світлом, сильним дощем, туманом, пилом або в середовищі з кількома яскравими джерелами світла.
Як світлодіодна технологія покращує ефективність попередження?
Світлодіодна технологія змінила дизайн засобів попередження про транспортні засоби. Твердотільні світлодіоди дозволяють виробникам створювати компактні модулі з гнучким оптичним розташуванням, електронним керуванням і високоінтегрованими корпусами.
Гнучкість розміщення світлодіодів є однією з найважливіших переваг. Кілька випромінювачів можна розташувати за лінзою, уздовж смуги, у компактному світильнику або в кількох розподілених модулях. Це дозволяє розробникам створювати шаблони попереджень, які відповідають певним кутам огляду, а не розглядати лампу як єдине точкове джерело.
Компактна архітектура продукту
Світлодіодні модулі можуть бути розроблені у відносно невеликих корпусах, що дає змогу інтегрувати функції попередження в решітки, бампери, дзеркала, бічні панелі, вузли даху, зони козирка та інші обмежені місця. Це корисно для сучасних автомобілів, де мають значення зовнішній стиль, аеродинамічні вимоги та інтеграція обладнання.
Електронне керування спалахом
Світлодіоди можна перемикати електронним способом з точним часом. Це підтримує декілька шаблонів спалаху, синхронізовану роботу, чергування послідовностей, функції спрямованості та інші контрольовані режими.
Електронне керування також полегшує координацію кількох модулів. Наприклад, передні та задні вироби можуть працювати разом, а бічні модулі створюють додаткове покриття під бічними кутами.
Довговічність твердотільної конструкції
Світлодіодні вироби не покладаються на традиційну нитку розжарювання всередині джерела світла. Це змінює конструкцію лампи та може зменшити чутливість до певних типів механічних пошкоджень, пов’язаних із джерелами світла на основі нитки.
Тепловий дизайн залишається важливим
Світлодіодна технологія все ще виробляє тепло. Хоча світлодіодні системи ефективні, їхня внутрішня температура впливає на електронну та оптичну поведінку. Конструкція корпусу, розсіювання тепла, місце встановлення, температура навколишнього середовища та тривалість роботи можуть впливати на теплові характеристики.
| Область технологій | На що це впливає | Практичні міркування |
|---|---|---|
| Схема розташування світлодіодного випромінювача | Вихід і оптичне покриття | Підберіть розташування випромінювача до необхідних кутів огляду |
| Оптична лінза | Форма і розподіл пучка | Перевірте фактичне охоплення, а не лише результати |
| Житло | Захист і теплові властивості | Підберіть конструкцію корпусу до середовища встановлення |
| Електроніка управління | Шаблони та синхронізація | Використовуйте чітко визначені режими роботи |
Важливим моментом є те, що світлодіоди є технологічною платформою, а не повним рішенням попередження. Оптичний дизайн, електроніка, терморегуляція, конструкція корпусу, кріплення та логіка керування визначають, наскільки ефективно ця технологія працює на реальному автомобілі.
Які конфігурації попереджувальних ламп доступні?
Сучасні системи оповіщення про транспортні засоби доступні в кількох фізичних формах. Кожна конфігурація розроблена відповідно до різних вимог до встановлення, і професійні транспортні засоби часто поєднують кілька типів для досягнення більшого охоплення.
Світлові панелі, встановлені на даху
Світлові панелі зазвичай встановлюються поперек даху та можуть містити кілька оптичних модулів, розташованих для забезпечення переднього, заднього та бічного покриття.
Їхнє піднесене розташування може допомогти попереджувальному сигналу залишатися видимим над іншими конструкціями автомобіля. Однак положення для встановлення на даху також піддає виріб впливу вітру, погоди, вібрації та збільшення загальної висоти автомобіля.

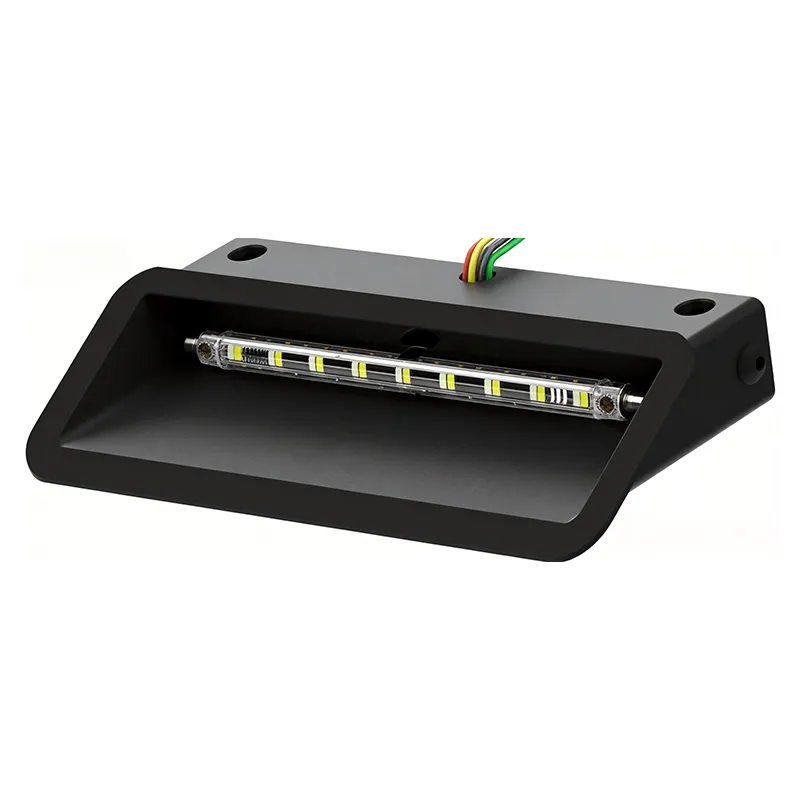

Компактні фари
Фари — це невеликі окремі модулі, які можна розподілити по всьому транспортному засобу. Вони часто використовуються в отворах решітки радіатора, бамперах, бічних панелях, задній частині кузова, зонах дзеркал або інших місцях, де велика світлова панель непрактична.
Розподілені фари можуть бути особливо корисними для закриття прогалин видимості, створених кузовом або обладнанням.
Маяки
Маяки зазвичай розташовуються на підвищенні та забезпечують добре розпізнаваний попереджувальний сигнал. Їх циліндрична або компактна форма дозволяє встановлювати їх на дахи транспортних засобів, конструкції обладнання або спеціальні платформи.
Системи укриття
Модулі Hideaway встановлюються позаду існуючих конструкцій автомобіля, що дозволяє функції попередження залишатися візуально непомітними, коли вони не працюють. Встановлення вимагає ретельного розгляду оптичного просвіту, розсіювання тепла, проводки та доступу для обслуговування.
Козиркові системи
Блоки козирка встановлені всередині автомобіля біля верхньої частини лобового скла. Вони можуть забезпечити переднє попереджувальне освітлення, зберігаючи при цьому компактну площу установки.
Основне питання полягає в тому, щоб система не створювала надмірних відблисків і не перешкоджала видимості оператора.
Системи спрямованого оповіщення
Спрямовані системи використовують контрольовані послідовності для передачі руху ліворуч, праворуч або по центру. Вони особливо актуальні для транспортних засобів придорожнього обслуговування, транспортних засобів для організації дорожнього руху, евакуаційних вантажівок і робочих транспортних засобів, що працюють навколо активних зон руху.
| Конфігурація | Типове встановлення | Основна перевага | Основне міркування |
|---|---|---|---|
| Світлова панель | Дах | Широка підвищена видимість | Монтаж, висота, вітрова стійкість |
| Lighthead | Решітка, бампер, бокова, задня | Гнучке розподілене розміщення | Оптичний напрямок і доступна глибина установки |
| Маяк | Висока монтажна позиція | Характерний попереджувальний сигнал високого рівня | Міцність кріплення та загальна висота автомобіля |
| Hideaway | За панелями автомобіля | Стримана інтеграція | Чіткий оптичний шлях і керування температурою |
| Блок козирка | Внутрішнє верхнє лобове скло | Компактне переднє попередження | Видимість водія та відображення |
| Напрямний блок | Тил або зона обслуговування | Зв'язок з напрямком руху | Послідовність керування та синхронізація |
Немає єдиної конфігурації, яка б підходила до кожного автомобіля. Вибір слід починати з проблеми видимості, яку необхідно вирішити, а потім визначити, яке фізичне розташування може вирішити цю проблему найбільш ефективно.
Велика робоча вантажівка може використовувати піднесену світлову панель разом із передніми та задніми фарами, тоді як компактний службовий автомобіль може покладатися насамперед на непомітну решітку радіатора та задні модулі. Важливим фактором є покриття, а не просто кількість товару.
Як вибрати колір сигнального світла?
Колір попередження містить інформацію, але правильний колір залежить від ролі транспортного засобу, країни, юрисдикції, категорії обслуговування та відповідних норм.
Загальні кольори попередження включають бурштиновий, червоний і синій. Різні класи транспортних засобів також можуть використовувати багатокольорові конфігурації для різних робочих станів. Оскільки ці правила можуть відрізнятися, колір завжди слід розглядати як регулятивне та функціональне рішення, а не як суто візуальну перевагу.
Системи оповіщення про бурштин
Бурштин широко асоціюється з обережністю, робочою діяльністю, придорожніми операціями, обслуговуванням, будівництвом, комунальними послугами, повільно рухомим обладнанням та іншими видами діяльності, де потрібна підвищена увага.
Червоні системи оповіщення
Червоний колір може мати серйозне попереджувальне значення та може бути пов’язаний із певними функціями автомобіля чи категоріями авторизованого обслуговування залежно від юрисдикції.
Системи синього оповіщення
Синій часто підлягає суворішому контролю та може бути зарезервований для певних екстрених або дозволених категорій транспортних засобів. Тому слід ретельно перевірити його придатність для ринку призначення та ролі транспортного засобу.
Двоколірні системи
Двокольорові продукти можуть підтримувати різні робочі стани. Наприклад, один затверджений колір може бути пов’язаний із загальною роботою, тоді як інший використовується для окремої робочої функції. Логіка контролера повинна робити ці режими чіткими та запобігати випадковим комбінаціям.
| Кольорова стратегія | Потенційне застосування | Важливе зауваження |
|---|---|---|
| Бурштин | Робота, обережність, сервіс, придорожня діяльність | Загальноприйнятий у додатках, пов’язаних із роботою, відповідно до місцевих правил |
| Червоний | Призначені функції попередження | Використовуйте відповідно до вимог транспортного засобу та юрисдикції |
| Синій | Спеціалізована аварійна сигналізація | Часто більш жорстко регулюється |
| Подвійний колір | Кілька робочих станів | Логіка контролера повинна чітко розділяти дозволені режими |
Колір також взаємодіє з навколишнім середовищем. Візуальний контраст між попереджувальним сигналом і його фоном може змінюватися під впливом сонячного світла, нічних умов, міського освітлення, снігу, туману або відбиваючих поверхонь.
Чому оптика, спалахи та кути огляду важливі?
Видимість попередження значною мірою залежить від оптичної конструкції. Навколишній учасник дорожнього руху може бачити транспортний засіб прямо попереду, під кутом, збоку або ззаду. Тому система попередження повинна забезпечувати чітку видимість у всіх важливих напрямках.
Розподіл променя
Оптичні лінзи, відбивачі, розташування світлодіодів, орієнтація модулів і геометрія корпусу визначають, як поширюється випромінюване світло. Ліхтар, спрямований вперед, оптимізований інакше, ніж модуль, призначений для забезпечення широкого бічного покриття.
Практична система повинна мінімізувати непотрібні слабкі зони. Ось чому розподіл світла потрібно оцінювати за відповідними кутами огляду, а не лише з одного бажаного напрямку.
Кут огляду
Кузов автомобіля може створювати несподівані оптичні перешкоди. Блок, встановлений на решітці, може дуже добре працювати спереду, забезпечуючи обмежену видимість під боковим кутом. Дуга на даху може забезпечувати широке покриття, але залишати проміжки поблизу автомобіля.
Складання карти транспортного засобу з кількох точок зору перед встановленням може виявити ці області.
Flash шаблони
Блимання робить попереджувальне освітлення візуально відмінним від багатьох звичайних автомобільних вогнів. Різні шаблони можуть підтримувати різні робочі стани або створювати більшу візуальну відокремленість від фону.
Однак надмірна складність шаблону може створити ще одну проблему. Операторам може бути важко запам'ятати, який шаблон відповідає певній функції. Менший набір чітко визначених режимів часто може бути більш практичним, ніж непотрібно велика бібліотека шаблонів.
Синхронізація
Коли кілька модулів працюють як одна система, синхронізація впливає на загальний візуальний результат. Модулі можуть блимати одночасно, чергуватися ліворуч і праворуч, блимати по транспортному засобу або працювати в окремих синхронізованих групах.
Кілька модулів активуються разом, щоб створити уніфіковану подію попередження.
Окремі групи активуються послідовно, щоб створити візуальний рух по транспортному засобу.
Легка активність проходить через організовану групу та може підтримувати спрямовані функції.
Затверджені моделі можна вибрати відповідно до стану експлуатації автомобіля.
Візуальні умови реального світу
Оптичні характеристики слід розглядати в реалістичних умовах. Яскраве сонячне світло, фари, мокрий тротуар, туман, пил, світловідбиваючі знаки, сніг і робочі вогні, розташовані поблизу, можуть змінити спосіб сприйняття попереджувальних сигналів.
Ось чому одні тільки лабораторні результати не розкажуть всю історію. Остаточна установка транспортного засобу визначає, чи дійсно світло досягає глядача в корисній формі.
Де повинні бути встановлені сигнальні лампи?
Монтажне положення безпосередньо впливає на видимість. Він визначає висоту, лінію видимості, перешкоди, прокладання кабелю, механічне навантаження та доступність для обслуговування.
Покрівельний монтаж
Системи, що монтуються на даху, виграють від висоти. Вони можуть залишатися видимими над багатьма конструкціями автомобіля та можуть забезпечувати широке переднє, заднє та бокове покриття.
У той же час установка даху збільшує вплив вітру, дощу, снігу, миття автомобіля, випадкового удару. Тому кріпильні елементи повинні відповідати конструкції даху та робочому середовищу автомобіля.
Кріплення передньої решітки
Світлові фари, встановлені на решітці, можуть забезпечувати нижчий рівень переднього попереджувального покриття та можуть доповнювати виріб, встановлений на даху. Необхідно уважно перевірити глибину установки та оптичний зазор.
Заднє кріплення
Задні модулі попередження можуть бути особливо важливими для транспортних засобів придорожнього обслуговування та комунальних транспортних засобів, які зупиняються або працюють на дорогах загального користування. Водій, який йде позаду, може не бачити чітко передні фари чи ліхтарі на даху, якщо кузов транспортного засобу чи розташоване поблизу обладнання блокує сигнал.
Бокове кріплення
Бічні модулі можуть зменшити бічні проміжки огляду. Це може бути корисним, коли транспортні засоби об’їжджають перехрестя, пішоходів, механізми або рух транспорту.
Прихована інтеграція
Модулі Hideaway можуть зберегти чистий зовнішній вигляд, забезпечуючи функцію попередження. Ці установки вимагають ретельного розгляду навколишнього матеріалу та оптичного шляху.
| Монтажне положення | Основна роль видимості | Типовий виклик |
|---|---|---|
| Дах | Підвищений широкий охоплення | Вітрове навантаження, висота, міцність кріплення |
| Передня решітка | Переднє та діагональне покриття | Обструкція корпусу та глибина установки |
| Задня | Слідкуйте за трафіком | Двері, обладнання, стійки, кузов |
| сторона | Бічне покриття | Геометрія автомобіля та орієнтація модуля |
| Козирок | Передній огляд кабіни | Відображення та видимість водія |
Корисним методом проектування є створення карти видимості. Позначте зони огляду спереду, ззаду, збоку, згори та зблизька, а потім визначте, які зони заблоковані дзеркалами, обладнанням, панелями кузова, рейками, драбинами, стійками чи пристроями.
Коли ці прогалини відомі, кожен модуль попередження має чітку роботу. Цей підхід ефективніший, ніж випадкове додавання вогнів, поки транспортний засіб не стане достатньо яскравим.
Які умови навколишнього середовища слід враховувати?
Обладнання попереджувальної сигналізації транспортних засобів працює в умовах, які можуть бути значно суворішими, ніж електроприлади в приміщенні. Вплив зовнішнього повітря може включати дощ, дорожні бризки, сніг, бруд, пил, вібрацію, ультрафіолетове випромінювання, перепади температури, хімічні засоби для чищення та механічний вплив.
Експозиція води
Зовнішні попереджувальні вироби повинні мати захист корпусу, який відповідає їх призначеному встановленню. Вода може потрапити через шви, роз’єми, кабельні виходи, монтажні інтерфейси або пошкоджені ущільнення.
Якість монтажу є частиною рівня захисту води. Корпус може бути добре герметизований на заводі, і все одно потраплятиме вода, якщо під час встановлення неправильно прокласти кабель, монтажні отвори чи роз’єми.
Пил і бруд
Будівельні, сільськогосподарські, гірничодобувні, лісогосподарські та промислові транспортні засоби можуть працювати в середовищах, що містять пил, бруд, пісок і дрібні частинки. Лінзи повинні бути зручними для очищення, а під час встановлення слід уникати непотрібних відкритих місць, де може накопичуватися забруднення.
Вібрація та удари
Рух транспортного засобу піддає попереджувальні вироби механічній вібрації. Нерівні дороги, бездоріжжя, важке обладнання та часті переміщення транспортних засобів можуть створювати навантаження на кронштейни, кріплення, друковані плати, роз’єми та внутрішні компоненти.
температура
Транспортні засоби можна паркувати під прямими сонячними променями або експлуатувати в холодну зиму. Тому продукт слід вибирати для фактичного діапазону робочих температур, особливо там, де очікується безперервне або часте спалахування.
УФ-опромінення
Зовнішні лінзи та корпуси можуть піддаватися тривалому ультрафіолетовому випромінюванню. При виборі матеріалу слід враховувати стійкість до пожовтіння, розтріскування, крихкості та втрати оптичної прозорості з часом.
- Захист води:Зіставте корпус і спосіб встановлення з фактичним впливом.
- Механічна стійкість:Враховуйте вібрацію, удари, поштовхи та напругу при монтажі.
- Теплова поведінка:Підтвердьте роботу в очікуваному діапазоні температур.
- УФ стійкість:Розгляньте тривале перебування лінз і корпусів на відкритому повітрі.
- Захист роз'єму:Захищайте кабельні вводи та електричні інтерфейси так само ретельно, як і корпус лампи.
Оцінки навколишнього середовища слід тлумачити разом із остаточним встановленням. Рейтинг продукту має значення лише тоді, коли встановлена конфігурація зберігає умови, для яких продукт був розроблений.
Як електричні системи та контролери впливають на роботу?
Сучасні системи попередження часто містять кілька світлових головок, які керуються як скоординована мережа, а не одну незалежну лампу, підключену до вимикача.
Сумісність напруги
Електричні системи автомобіля відрізняються залежно від застосування. Тому попереджувальне обладнання має відповідати номінальній напрузі та робочому діапазону автомобіля.
Сумісність напруги слід перевіряти перед установкою, а не виходити з категорії автомобіля.
Захист ланцюга
Відповідна проводка, запобіжник, заземлення, розмір кабелю, вибір роз’єму та захист ланцюга важливі для безпечної електричної інтеграції.
Систему електропроводки також слід захистити від стирання, надмірного нагрівання, рухомих компонентів, впливу води та механічного впливу.
Функції контролера
Залежно від дизайну виробу, контролер може керувати шаблонами спалаху, синхронізацією, колірними режимами, послідовністю спрямованості, перемиканням живлення або кількома групами світлових модулів.
| Функція контролю | призначення | Практична вимога |
|---|---|---|
| Контроль потужності | Увімкнути або вимкнути систему попередження | Чітка ідентифікація оператора |
| Вибір візерунка | Виберіть затверджену поведінку спалаху | Просте і логічне розташування режимів |
| Контроль кольору | Змініть затверджений робочий колір або режим | Запобігайте випадковим невідповідним комбінаціям |
| Спрямований контроль | Створіть ліву, праву або центральну послідовності | Чітке співвідношення між входом і виходом |
| Синхронізація | Координація кількох модулів | Стабільний синхронізація в системі |
Прості елементи керування часто більш практичні
Панель керування з багатьма кнопками автоматично не є кращою. Операторам може знадобитися активувати функції попередження, коли вони носять рукавички, працюють вночі або зосереджуються на роботі автомобіля.
Чітко позначені елементи керування та логічне групування можуть полегшити використання системи в реальних робочих умовах.
Сервісний доступ
Контролер має бути захищений від непотрібного тепла, води та ударів, залишаючись доступним для обслуговування. Кабельні джгути повинні бути промарковані, щоб техніки могли ідентифікувати модулі та схеми без непотрібного демонтажу.
Як системи попередження можна інтегрувати в різні транспортні засоби?
Кожен транспортний засіб представляє різну проблему попередження. Розміри корпусу, обладнання, робоча швидкість, робоче середовище та нормативні вимоги можуть суттєво змінити відповідну конфігурацію.
Може знадобитися скоординоване охоплення попередженням, швидкий вибір режиму, шаблони контрольованих спалахів і хороша видимість з різних напрямків.
Часто вимагають попередження навколо великих конструкцій обладнання та захисту від пилу, вібрації, бруду та фізичного впливу.
Може часто зупинятися біля доріг або інфраструктури, що робить важливим розпізнавання ззаду та збоку.
Може працювати навколо великих насадок і в мінливих умовах освітлення, вимагаючи продуманого розміщення та міцної конструкції.
Можуть зіткнутися з гілками, нерівною місцевістю, пилом, вібрацією та недостатньою освітленістю, що висуває додаткові вимоги до монтажу та конструкції корпусу.
Часто працює поблизу рухомого транспорту, що робить швидке розпізнавання напрямків наближення та повз них особливо важливим.
Автопарк
Автопарки можуть включати різні моделі транспортних засобів з різними дахами, решітками радіатора, електричними системами та розмірами кузова. Таким чином, стандартизована стратегія попередження повинна визначати загальні функціональні вимоги, одночасно дозволяючи адаптувати фізичні конфігурації до кожного автомобіля.
Будівельна та важка техніка
Важка техніка може мати великі глухі зони. Модулі попередження може знадобитися розмістити над кабінами, навколо корпусів машин або біля задніх конструкцій. Монтажне обладнання слід вибирати з огляду на вібрацію та рух, пов’язані з машиною.
Застосування в сільському господарстві
Сільськогосподарська техніка може переходити між польовою роботою та дорогою. Тому попереджувальне обладнання може залишатися видимим навколо великих насадок і рухомих компонентів, витримуючи пил, бруд, сонячне світло, вологу та тривалий період експлуатації.
Спецавтомобілі
Для сервісних, евакуаційних, транспортних і муніципальних транспортних засобів може знадобитися налаштована комбінація світлових панелей, маяків, світлових фар, систем направлення та контролерів. У таких випадках інтеграція з конкретною програмою зазвичай більш доцільна, ніж покладатися на один загальний продукт.
Для всіх цих програм найкраща система починається зі сценарію роботи автомобіля, а не з каталогу продуктів.
Як слід оцінювати відповідність і тестування?
Обладнання попередження про транспортні засоби може підлягати ринковим нормам, фотометричним вимогам, вимогам електромагнітної сумісності, екологічним випробуванням і правилам щодо категорії транспортного засобу.
Тому терміни та стандарти, що містяться в технічній документації, слід тлумачити уважно. Конкретне позначення може стосуватися оптичних характеристик, електромагнітної сумісності або іншої частини вимоги до продукту. Різні позначення не слід розглядати як взаємозамінні.
Фотометричне тестування
Фотометрична оцінка перевіряє оптичну поведінку та може включати вихід, розподіл, колір і видимість під певними кутами залежно від застосовних вимог.
Випробування на вібрацію
Освітлення автомобіля постійно піддається вібрації. Тестування може допомогти оцінити довговічність корпусу, монтажної конструкції, електричних з’єднань, друкованих плат, оптичних компонентів і внутрішніх вузлів.
Випробування води та проникнення
Обладнання попереджувальної сигналізації на відкритому повітрі слід оцінювати щодо відповідного впливу навколишнього середовища. Необхідний захист залежить від місця встановлення та очікуваних умов використання.
Оцінка корозії
Дорожня сіль, вологість, вода та промислові забруднення можуть впливати на металеві поверхні, покриття, кріплення та монтажні конструкції. Випробування на корозію можуть допомогти виявити слабкі місця в матеріалах і обробці поверхні.
Електромагнітна сумісність
Обладнання попередження працює разом із радіо, навігаційними системами, модулями керування, електронікою двигуна, датчиками та іншими системами автомобіля. Тому електромагнітна сумісність є важливим фактором для вбудованої електроніки автомобіля.
| Тестовий район | Основний фокус | Чому це важливо |
|---|---|---|
| Фотометричний | Оптичний вихід і розподіл | Допомагає перевірити видимість і поведінку сигналу |
| Вібрація | Механічна міцність | Імітує навантаження від руху автомобіля |
| Вхід води | Захист корпусу | Важливо для зовнішньої та відкритої установки |
| Корозія | Стійкість матеріалу та обробки | Відносно до солі, вологи та промислових середовищ |
| ЕМС | Електрична сумісність | Підтримує стабільну роботу разом з іншою електронікою автомобіля |
Відповідність також слід враховувати на рівні конфігурації. Результат тесту може стосуватися певного розташування продукту, кольору, орієнтації монтажу або режиму роботи. У технічній документації ці умови повинні бути чіткими.
Які найпоширеніші помилки при виборі?
Багато проблем із системою попередження виникають під час вибору, а не після встановлення. Найпоширеніші помилки включають зосередження на зовнішньому вигляді чи яскравості, не звертаючи уваги на геометрію автомобіля, законодавчі вимоги, вплив навколишнього середовища чи архітектуру керування.
- Вибір тільки по яскравості:Вихід сам по собі не визначає корисне покриття.
- Ігнорування монтажної позиції:Кузов або обладнання можуть заблокувати добре сконструйовану лампу.
- Використання невідповідного кольору:Вимоги до кольору залежать від програми та юрисдикції.
- Ігнорування контролера:Кілька світлових модулів потребують скоординованої логіки роботи.
- З огляду на вплив навколишнього середовища:Пил, бруд, сіль, вібрація та температура впливають на вибір продукту.
- Блокування доступу до сервісу:Приховане обладнання стає важко перевірити та замінити.
- Змішування несумісних компонентів:Напруга, роз’єми, архітектура контролера та монтажні розміри повинні збігатися.
- Додавання забагато модулів:Більше продуктів не вирішує автоматично стратегію поганої видимості.
Проблема лише з яскравістю
Система попередження, яка виглядає надзвичайно яскравою з одного боку, все одно може створювати слабке бокове або заднє покриття. Тому слід враховувати повну зону огляду.
Проблема «один продукт підходить для всіх».
Світлова панель на даху, яка добре працює на одній вантажівці, може бути невідповідною для компактного службового автомобіля. Подібним чином ліхтар радіатора може бути ідеальним для однієї форми кузова і погано підходити до іншої.
Проблема юридичного кольору
Перед установкою слід підтвердити колір для ринку призначення та ролі автомобіля. Оскільки продукт фізично здатний виробляти певний колір, це не означає автоматично, що цей колір підходить для будь-якого застосування.
Проблема обслуговування
Системи попередження часто встановлюються у складних місцях, оскільки найпомітніші точки кріплення не завжди найпростіші для обслуговування. Встановлення має збалансувати видимість із розумним доступом для перевірки, чищення та заміни.
Як виробники можуть підвищити надійність системи?
Надійне попереджувальне обладнання залежить від скоординованої якості світлодіодів, друкованих плат, оптичних лінз, корпусів, ущільнювачів, роз’ємів, проводки, монтажного обладнання та компонентів контролера.
Оптичний контроль збірки
Розташування випромінювача та вирівнювання лінз можуть впливати на оптичну однорідність. Коли кілька модулів встановлено поруч один з одним, невеликі відмінності в оптичній поведінці можуть стати більш помітними.
Контроль електромонтажу
Електропроводка, паяні з’єднання, з’єднувачі, компоненти захисту ланцюгів і друковані плати повинні бути зібрані відповідно до контрольованих виробничих процедур.
Контроль механічного складання
Кріплення, кронштейни, ущільнювачі, кабельні виходи та інтерфейси об’єктивів повинні бути встановлені послідовно. Вібрація транспортного засобу викликає повторювані механічні навантаження на ці компоненти.
Перевірка процесу
Перевірка якості є сильнішою, якщо вона розподіляється по всьому виробництву, а не обмежується остаточною косметичною перевіркою.
- Перевірте вхідні компоненти:Перевірте важливі світлодіоди, електроніку, лінзи, корпуси, ущільнення та роз’єми.
- Блок управління:Використовуйте повторювані процедури для підключення проводів, пайки, герметизації, кріплення та встановлення лінз.
- Перевірте оптичну поведінку:Перевірте затверджені шаблони освітлення та оптичний вихід.
- Оцініть стійкість до навколишнього середовища:Застосуйте відповідні випробування водою, вібрацією, корозією та температурою.
- Перевірка роботи контролера:Підтвердьте візерунки, кольори, функції синхронізації та направлення.
- Огляньте готову збірку:Перевірте роз’єми, точки кріплення, стан лінз, якість корпусу та маркування.
Чому узгодженість має значення в додатках для парку
Автопарк може встановлювати десятки чи сотні модулів попередження на різних платформах транспортних засобів. Послідовна оптична поведінка, логіка контролера, роз’єми, методи монтажу та документація можуть значно полегшити встановлення та обслуговування.
Документація як складова якості
Технічні креслення, електросхеми, інструкції зі встановлення, інформація про контролер і записи перевірок допомагають створити чіткий зв’язок між виробництвом і інтеграцією автомобіля.
Хороша документація також підтримує майбутнє обслуговування. Технік повинен мати можливість визначити, який модуль підключається до якого виходу контролера, і зрозуміти передбачуваний режим роботи без зворотного проектування всього автомобіля.
Що має містити практична технічна специфікація?
Практична технічна специфікація перетворює загальні вимоги до сигнальної лампи в конфігурацію, яку можуть узгоджено зрозуміти дизайнери, виробники, інсталятори та оператори.
| Область специфікації | Інформація для визначення | Чому це важливо |
|---|---|---|
| Роль транспортного засобу | Аварійне, будівельне, комунальне, сільськогосподарське, транспортне, службове або спеціальне використання | Встановлює робочий контекст |
| Конфігурація | Світлова смуга, маяк, ліхтар, тайник, козирок, система направлення | Визначає фізичну та оптичну інтеграцію |
| Колір | Затверджений попереджувальний колір або комбінація | Підключає систему до вимог програми |
| Напруга | Електрична архітектура автомобіля та робочий діапазон | Запобігає електричній невідповідності |
| КОНТРОЛЬ | Візерунки, синхронізація, режими спрямованості, керування кольором | Визначає поведінку системи |
| Монтаж | Дах, решітка, задня, бокова, козирок, прихований монтаж | Визначає вимоги до видимості та встановлення |
| Навколишнє середовище | Вода, пил, вібрація, температура, УФ, корозія | Відповідає конструкції умовам експлуатації |
| Тестування | Відповідні вимоги до ринку та тестування продукції | Забезпечує чітку технічну основу для оцінки |
Спочатку визначте транспортний засіб
Розміри транспортного засобу, конструкція даху, панелі кузова, решітки, стійки обладнання, дзеркала, двері, навісне обладнання та наявні ліхтарі повинні бути нанесені на карту до того, як буде остаточно розроблено схему попередження.
Визначити фактичні умови експлуатації
Специфікація повинна визначати, де і коли буде використовуватися система. Денна робота на дорозі, нічне будівництво, реагування на надзвичайні ситуації, сільськогосподарські польові роботи, роботи на складах і муніципальні служби можуть потребувати дуже різних стратегій попередження.
Визначити зони видимості
Замість того, щоб лише вказувати, скільки ламп потрібно, вкажіть, які напрямки мають залишатися видимими. У технічному плані можна визначити вимоги до переднього, заднього, бічного, високого та близького покриття.
Визначте електричну архітектуру
Вимоги до напруги, струму, типу роз’єму, розташування контролера, захисту ланцюга, прокладання кабелю та заземлення слід визначити до початку виробництва або переобладнання транспортного засобу.
Визначте вимоги до послуг
Обладнання для попередження повинно бути практичним для очищення, перевірки, регулювання та заміни. Таким чином, технічна специфікація повинна містити деталі доступу до обслуговування та інсталяції, де це необхідно.
Визначте, де наближається транспортний засіб, пішоходи та працівники повинні бачити транспортний засіб.
Визначте фізичні точки кріплення, перешкоди, кузов і доступний простір.
Визначте джерело живлення, розташування контролера, кабельні маршрути, захист і доступ до послуг.
Визначте, як виріб буде очищено, перевірено, налаштовано та замінено.
Практичний процес відбору
- Визначте функцію автомобіля:Встановіть причину необхідності додаткового візуального попередження.
- Напрямки перегляду карти:Визначте потреби в видимості спереду, ззаду, збоку, на підвищенні та на близькій відстані.
- Визначте перешкоди:Перевірте кузов, стійки, дзеркала, інструменти, навісне обладнання та обладнання.
- Виберіть фізичну конфігурацію:Виберіть відповідну комбінацію смуг, маячків і фар.
- Підтвердьте колір і візерунки:Виберіть затверджені режими роботи для місця призначення та ролі автомобіля.
- Підтвердьте електричну сумісність:Перевірте напругу, проводку, роз’єми, функції контролера та захист ланцюга.
- Підтвердити екологічні вимоги:Підберіть обладнання до впливу води, пилу, вібрації, ультрафіолету та температури.
- Перегляньте документацію:Переконайтеся, що креслення продукту, інформація про електропроводку, деталі кріплення та тестова документація відповідають остаточній конфігурації.
Цей робочий процес забезпечує прив’язку вибору продукту до фактичних вимог до автомобіля. Це також забезпечує більш чітку основу для спілкування між виробниками транспортних засобів, операторами автопарків, інтеграторами, групами закупівель і техніками з монтажу.
Часті запитання
Для чого в основному використовуються світлодіодні сигнальні лампи?
Вони використовуються для покращення видимості транспортного засобу та сповіщення про особливі умови експлуатації, наприклад реагування на надзвичайні ситуації, роботи на узбіччі дороги, будівництво, технічне обслуговування, комунальні операції, контроль дорожнього руху або інші дії, які потребують додаткової обізнаності.
Чи всі кольори світлових сигналів підходять для кожного автомобіля?
Ні. Кольори попереджувальних індикаторів можна регулювати відповідно до країни, юрисдикції, категорії автомобіля та типу обслуговування. Перед визначенням кольору слід підтвердити ринок призначення та передбачувану функцію автомобіля.
Яка різниця між світловою смугою та світловою головкою?
Світлова панель, як правило, є більшим багатомодульним вузлом, який часто встановлюється на даху автомобіля для широкого охоплення. Лампа — це менший окремий модуль, який можна розподілити спереду, ззаду, збоку або в інших частинах тіла.
Чому транспортний засіб має використовувати кілька маленьких модулів замість однієї великої світлової панелі?
Розподілені модулі можуть заповнити прогалини видимості, викликані кузовом, обладнанням або геометрією автомобіля. Вони також можуть полегшити інтеграцію функцій попередження в місцях, де велика збірка даху непрактична.
Чи завжди вища яскравість означає кращу продуктивність попередження?
Ні. Ефективність попередження також залежить від оптичного розподілу, кута огляду, положення монтажу, фонового освітлення, погоди, геометрії автомобіля та поведінки спалаху.
Де слід встановити сигнальну лампу?
Правильне положення залежить від автомобіля та напрямків, з яких його потрібно розпізнати. Дах, решітка радіатора, задня частина, бічна частина, козирок і приховані положення мають різні переваги та обмеження.
Що слід враховувати для будівельних транспортних засобів?
Основні міркування включають вібрацію, пил, бруд, вплив ударів, переміщення обладнання, міцність монтажу, видимість навколо великих машинних конструкцій, захист електропроводки та доступ для обслуговування.
Наскільки важливий контролер?
Контролер може координувати декілька модулів і керувати схваленими шаблонами спалаху, синхронізацією, напрямковими послідовностями, колірними режимами та функціями перемикання. Це важлива частина загальної системи оповіщення.
Чому охорона навколишнього середовища важлива?
Вироби, встановлені на транспортних засобах, можуть піддаватися впливу дощу, бризок, пилу, бруду, солі, вібрації, ультрафіолетового випромінювання та зміни температури. Корпус, об’єктив, електричні з’єднання, монтажне обладнання та спосіб встановлення мають відповідати фактичному середовищу.
Які види тестування слід розглянути?
Залежно від застосування та ринку відповідні оцінки можуть включати фотометричні випробування, випробування на вібрацію, випробування на проникнення води, оцінку корозії, оцінку температури, електричні випробування та випробування на електромагнітну сумісність.
Чи можна налаштувати системи попередження для різних моделей транспортних засобів?
так Налаштування може стосуватися розміру модуля, монтажних кронштейнів, довжини кабелю, роз’ємів, логіки контролера, шаблонів спалаху, комбінацій кольорів і фізичного монтажу.
Як автопарк може стандартизувати системи попередження для різних транспортних засобів?
Автопарк може встановлювати загальні вимоги до схвалених кольорів, робочих шаблонів, логіки контролера, методів підключення проводів, роз’ємів, захисту навколишнього середовища та процедур перевірки, дозволяючи фізичну конфігурацію кріплення змінюватись залежно від моделі автомобіля.
Що є найважливішим фактором при виборі системи оповіщення?
Найважливішим фактором є те, чи вся система чітко передає робочий стан автомобіля в умовах, у яких автомобіль фактично працюватиме. Це вимагає спільного розгляду застосування, кутів огляду, кріплення, оптики, кольору, керування, електричної сумісності, захисту навколишнього середовища та відповідних вимог.
Як кращий дизайн попереджень може створити чіткішу комунікацію з транспортним засобом?
Ефективне попереджувальне освітлення автомобіля є результатом скоординованої розробки, а не однієї специфікації. Світлодіодна технологія забезпечує гнучку основу, але кінцева продуктивність залежить від оптичної конструкції, кольору, поведінки спалаху, монтажної позиції, логіки керування, електричної інтеграції, захисту навколишнього середовища та самого автомобіля.
Вантажівці придорожньої служби може знадобитися сильне розпізнавання ззаду та збоку, коли вона зупиняється біля руху. Будівельній машині може знадобитися підвищене покриття навколо великої конструкції. Сільськогосподарське обладнання може потребувати попереджувальної видимості навколо навісного обладнання під час роботи за мінливої погоди. Автомобілю екстреної допомоги може знадобитися кілька узгоджених модулів із чітко визначеними режимами роботи.
Ці сценарії демонструють, чому обладнання попередження слід планувати як систему. Кожен модуль повинен мати причину встановлення. Кожна монтажна позиція повинна відповідати вимогам видимості. Кожна функція контролера повинна відповідати оперативним потребам.
Для операторів автопарків та інтеграторів транспортних засобів цей підхід також полегшує стандартизацію. Можна встановити загальні вимоги до кольорів, візерунків, контролерів, електропроводки, методів кріплення, захисту навколишнього середовища та перевірки, дозволяючи кожній платформі транспортного засобу використовувати конфігурацію, що відповідає її власній конструкції кузова.
Для виробників той самий принцип підтримує більш корисні налаштування. Замість того, щоб змінювати компоненти без певної мети, налаштована система може бути розроблена відповідно до конкретної ролі автомобіля, вимог до монтажу, зони видимості, умов навколишнього середовища або архітектури керування.
Зрештою, добре розробленийСвітлодіодні сигнальні лампиповинно полегшити розпізнавання транспортного засобу та легше зрозуміти його робочий стан. Мета – не візуальний надмір. Метою є надійний, чіткий, відповідним чином контрольований зв’язок між транспортним засобом і людьми навколо нього.
Потрібна спеціальна конфігурація попереджувального освітлення автомобіля?
NOVAнадає рішення для попереджувального освітлення транспортних засобів для різних робочих середовищ, конструкцій транспортних засобів, вимог до монтажу, систем керування та сценаріїв застосування. Щоб конфігурація відповідала вимогам вашого проекту,зв'яжіться з намиобговорити технічні деталі.
